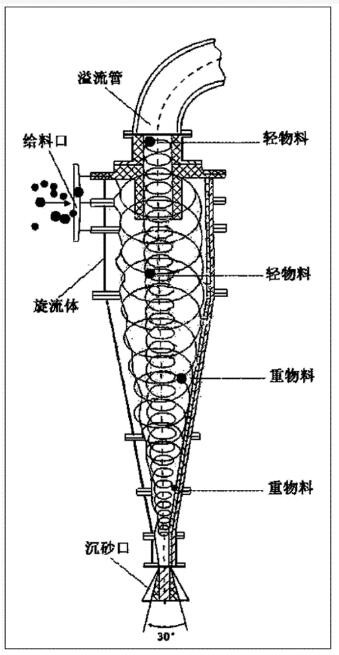

旋流器是一個帶有圓柱部分的錐形容器，錐體上部的圓柱部分為進漿室；其外側安裝有一個切向的進漿口；錐體下部為開口，口徑大小可調，用于固相顆粒排放。封閉的立式圓柱頂部中有一個向下插入的溢流管，并延伸至進漿口切線位置以下。其結構具體由圓簡、錐簡、進漿管、溢流管、沉砂管等部分組成。

　?。?）圓筒。其內經的太小表示該旋流器的公稱尺寸。如若圓筒內經為300mm，就稱該旋流器的公稱內徑為300mm
　?。?）錐筒。起分離作用，錐角一般為15°-20°。
　?。?）進漿管。待分離的鉆井液由此進入旋流器內。為了改進旋流器內的運動狀態，提高分離效果。旋流器進漿管的結構有多種形式
　?。?）溢流管。經處理后的鉆井液由溢流管流回鉆井液循環系統，為防止鉆井液直接在圓筒內就溢流，其深度要伸至旋流器的錐筒位置。
　　（5）沉砂管。被清除的固相顆粒及少量液體由沉砂管排出。為改善旋流器的底流，提高分離效果，沉砂管的底流口直徑可調。
　　一般旋流器的外殼為鑄鐵制造。為改善耐磨性能，通常內部都襯以耐磨橡膠。為更進一步提高其使用壽命，有的整體外殼采用聚氨酯材料，既耐磨又耐腐蝕。對大尺寸的旋流器，外殼采用鋁合金材料，內部襯以聚氨酯，這樣既保證殼體有足夠強度，又減輕了重量。設計旋流器應以較小的液相損失提供較大的固相清除率為基本原則。并可根據井場實際情況，通過安裝合適數目的旋流器組來增加處理量，以滿足維護整個鉆井系統中所有鉆井液性能的需求。
